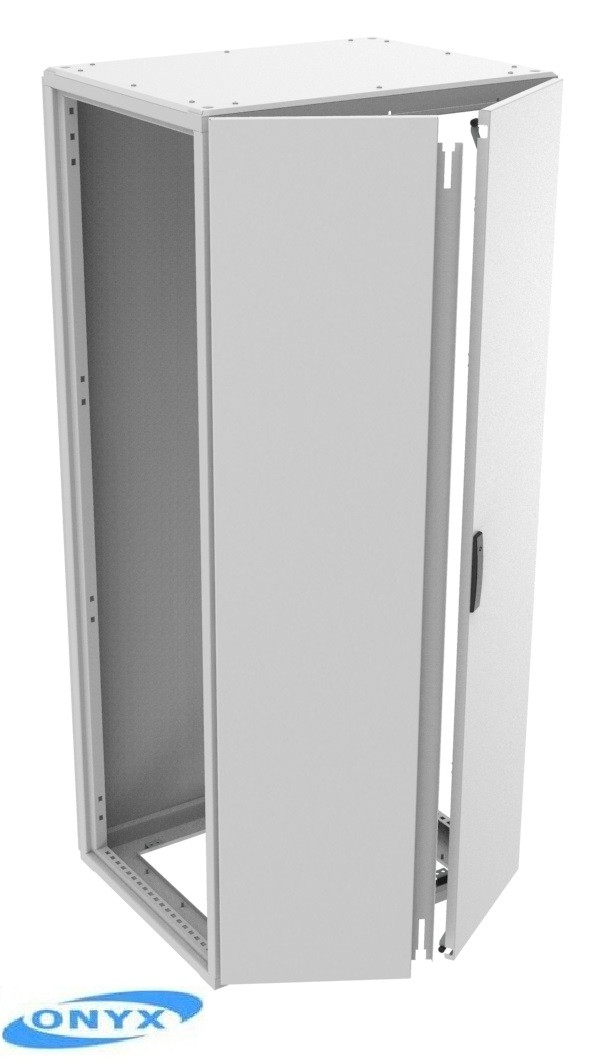

Шафа ONYX ШН221008/1ДС/1СЗ IP40 (2200х1000х850мм)

ГАБАРИТНІ РОЗМІРИ

ВхШхГ 2200х1000х850мм

СТАНДАРТНА КОМПЛЕКТАЦІЯ

1. Суцільнозварний каркас з верхньої знімним дахом
2. Двостулкові двері з замковою системою
3. Знімна задня стінка

ДОДАТКОВА КОМПЛЕКТАЦІЯ

1. Знімні бічні панелі ПБ2208 IP40
2. Монтажна панель МП2210
3. Цоколь 100мм
4. Цоколь 200мм
5. Перфоровані вертикальні стійки
6. Перфоровані планки, що встановлюються по Глибині шафи
7. Перфоровані планки, що встановлюються по Ширині шафи
8. Розсувне дно
9. Глухе дно

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Призначені для установки і монтажу широкої гами розподільного, комутаційного та іншого обладнання низької напруги (до 1000 В), забезпечення введення-виведення, розподіл і облік електроенергії на різних об'єктах.

ЗАГАЛЬНА КОНСТРУКЦІЯ

Основою конструкції шаф є зварна несуча рама (товщина 2,0), що забезпечує жорсткість і стійкість виробу при його експлуатації.

Бічні і задня стінки, дно і верхня кришка знімні, що забезпечує монтаж і вільний доступ до будь-якої площини шафи. По всьому периметру несучої рами виконані отвори, що забезпечують за допомогою кріплення приєднання додаткового устаткування – вертикальних стійок, монтажних панелей, перфорованих планок, монтажних містків і т. д.

Кожна двері шафи встановлюється на чотирьох завісах, що відкриваються на 120° як вправо, так і вліво. А також може мати герметично встановлене скляне вікно.

Всі типи шаф можуть з'єднаються між собою в різні комбінації.

Ступінь захисту ІР40 і ІР54

ПОКРИТТЯ

Виконано эпоксиполиэфирной (поліефірної) порошковою фарбою RAL 7035 (7032) шагрень. Внутрішні деталі за бажанням Замовника можуть мати гальванічне покриття.

ЗА БАЖАННЯМ ЗАМОВНИКА

В конструктивних елементах шафи (бічні і задні стінки, двері, підставки, дно тощо) робляться отвори і додаткові елементи необхідної конфігурації
